Tip na házedlo pro drátovou anténu

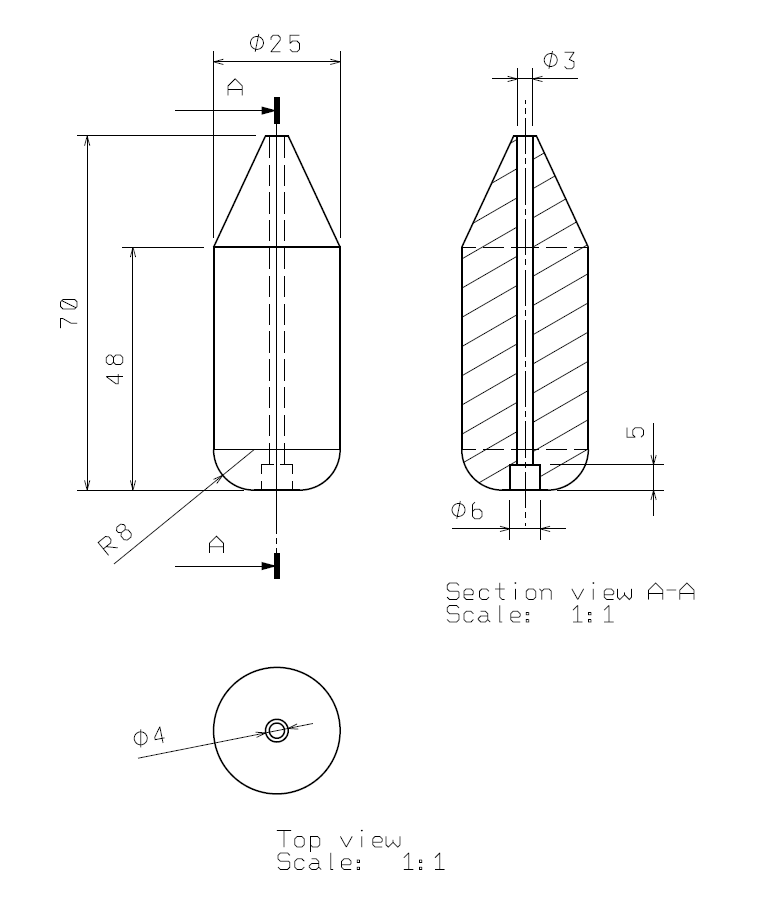

vykres

Vzhledem k tomu, že začínám chodit víc vysílat ven a používám EFHW anténu, nastala otázka (když neberu teleskop s ivn. V) jak jí dostat na stromy. Po několika pokusech s různými špagáty, provázky maticemi a podložkami jsem si řekl, že tudy cesta nevede. Motá se to, zachytává o větve a není to úplně komfortní. Na soustruhu jsem si nechal stočit ocelový váleček s průchozí dírkou a to celé pověsil na provázek od OK1FH popsaný jeho slovy:

„Můj provázek je opatřen kluznou aviváží, aby nesmyčkoval.
Dále pak antistatickým zátěrem, aby se nekumuloval el.stat. náboj.
Navíc je odolný UV paprskům, (maximálně trochu vybledne barva), ale pevnost zůstává.
A to dokonce i kdybys to přes zimu nechal v lavoru s vodou a zmrzlo to na led.
Nemáš až tak obyčejný provázek…
🙃
…šetři si ho!“

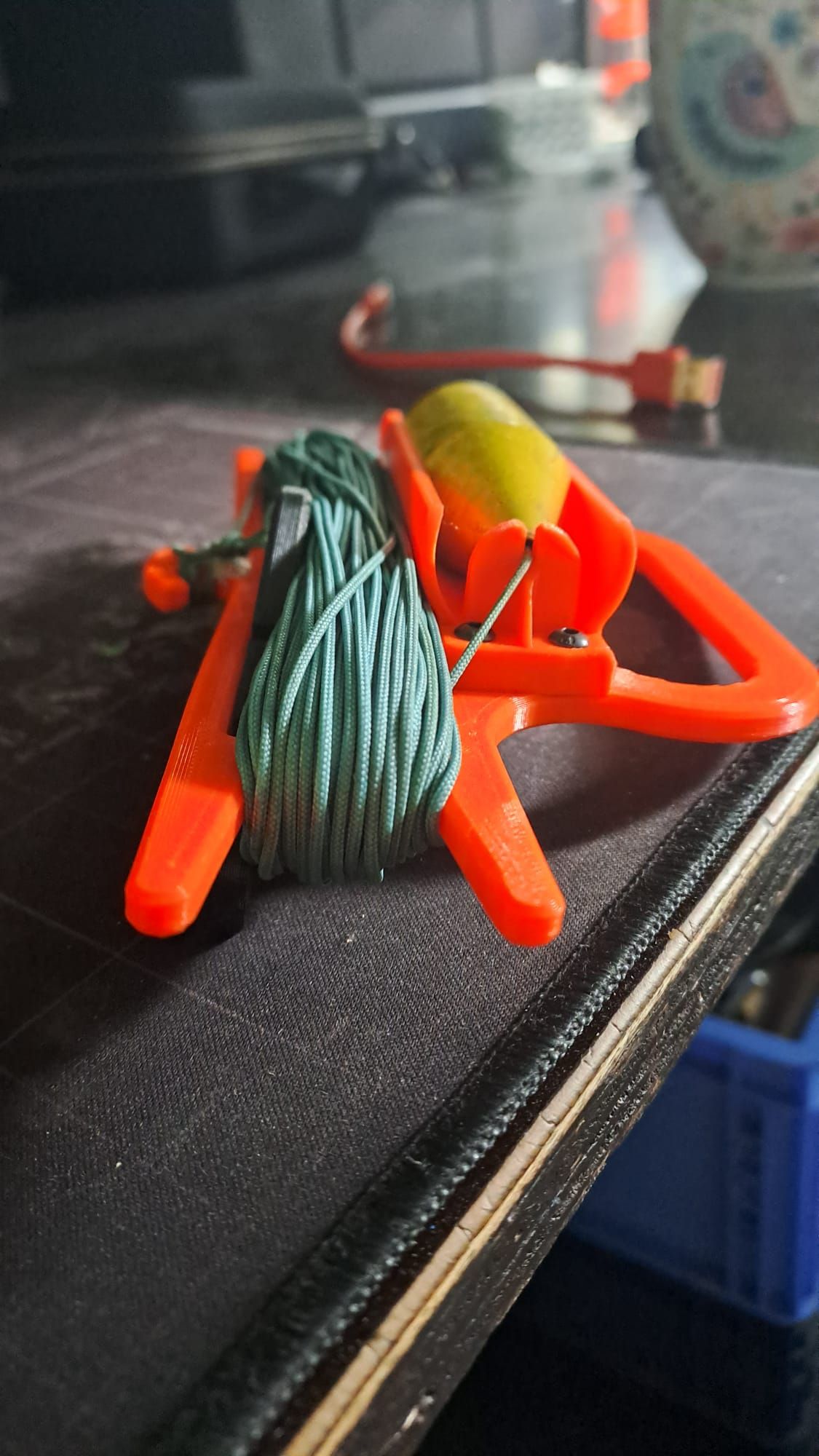

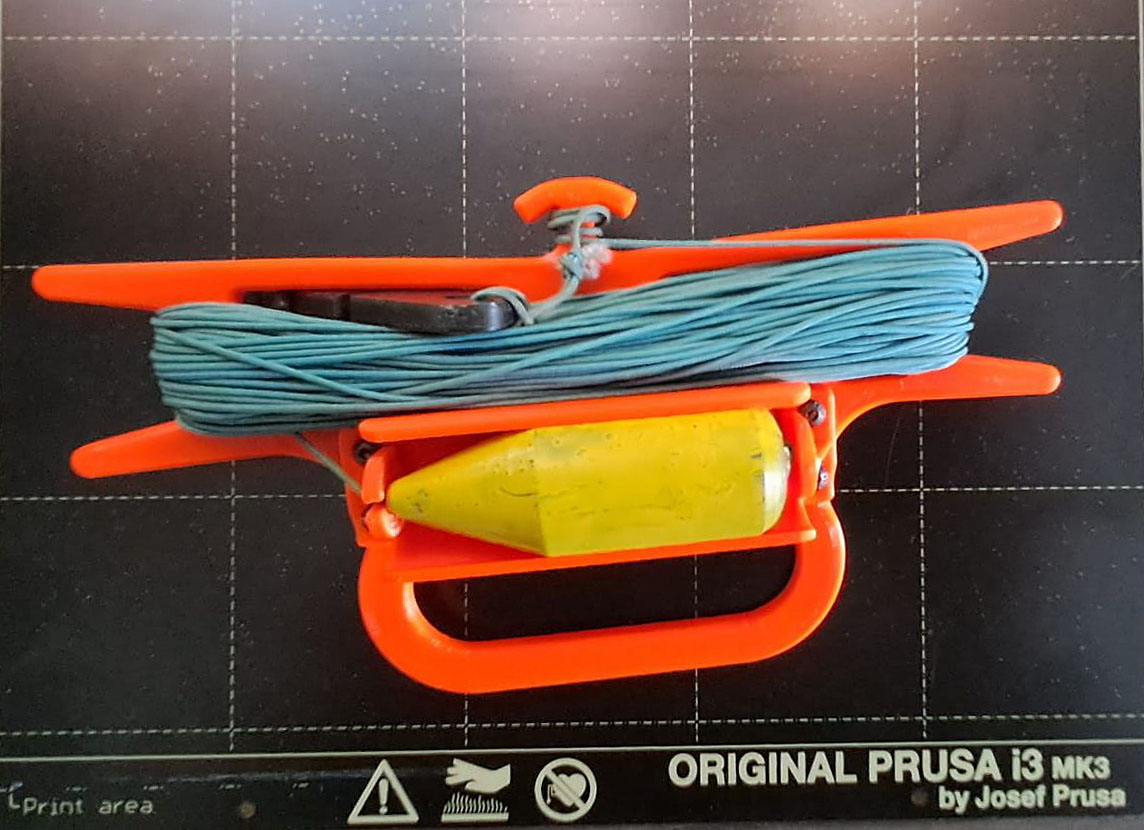

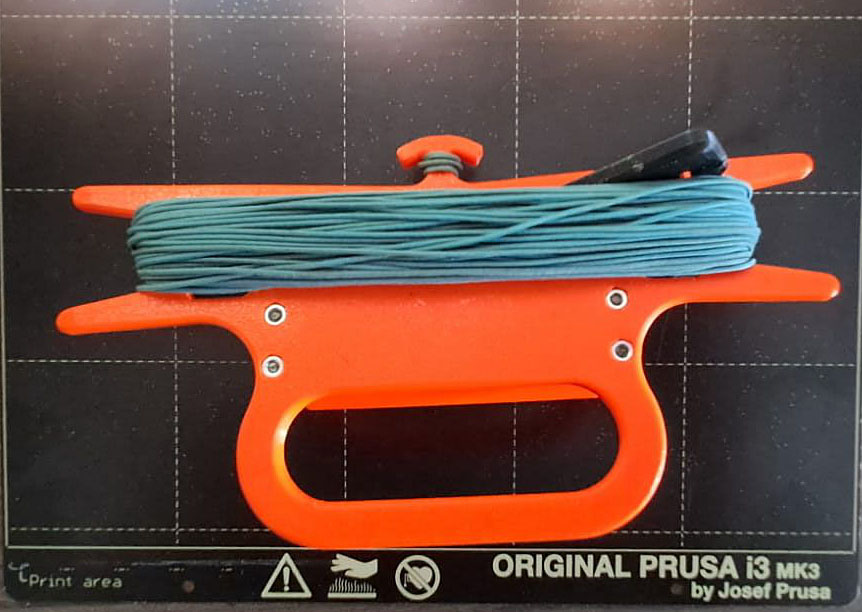

Tímto způsobem se dá závaží snadno vyhodit do výšky cca 20m, tvar je navrhnutý tak, aby bez odporu prosvištěl korunou stromů a hmotnost je akorát aby dokázal přes větev stáhnout za sebou vlekoucí špagát. Následné vytažení antény je už hračka. No a na to, aby v batohu nebyl bordel slouží právě tento naviják. Je tištěný z materiálu PETG ze dvou částí. Držadlo s navíjením a držák samotného závaží. Celé je to sešroubované 4ks šroubky M3. Dělené je to z důvodu flexibility, kdyby se časem osvědčil jiný házecí váleček, tak stačí vytisknout pouze držák a zbytek zůstává. Jedovatě oranžová barva je zvolená záměrně z důvodu dobré viditelnosti v trávě i za šera.
Kdo by měl zájem o 3D data k tisku pošlu zdarma emailem.





hazedlo hazedlo MB2
