Konstrukce a první test dualband yagi 2m/70cm 5+8 el.

png

Asi před pěti lety jsem postavil svojí první yagi anténu. Byla to dualbandová konstrukce od DK7ZB, kterou mi doporučil kamarád. Tenkrát jsem jí splácal ze všeho, co dům dal a kupodivu celkem dobře fungovala. Používal jsem jí k ručce a později k mobilce IC-2820 na FM Contestu. Díly antény a držáky byly z 3D tisku. Konstrukce nebyla úplně nic moc, držáky byly slabé a z nevhodného materiálu a časem se úplně rozlámala.

Protože anténa je velice jednoduchá a je s ní spoustu zábavy na dvou pásmech s jedním kabelem, rozhodl jsem se postavit anténu novou, delší s více prvky a výkonnější. Snažil jsem se anténu udělat lehčí a konstrukčně ještě jednodužší než předchozí model. Nicméně se nepovedlo. Anténa byla špatná, nechodila tam kde má a na 70cm byla úplně mimo pásmo. Chybu jsem přičítal špatně zvolené boom korekci. Nechtělo se mi to předělávat a celkově mě to odradilo. Projekt jsem uložil k ledu s termínem až někdy....

Nedávno jsem seděl u SDR a poslouchal komunikaci na právě prolétajícím satelitu a na bílou hůl na střeše nic moc signál. Vzpomněl jsem si na nedokončený projekt a říkal jsem si, že by to nemusleo být špatné ho oprášit. Vyštrachal jsem starou nepovedenou anténu s tím, že jí předělám. Poučený z předchozího nezdaru jsem vyházel původní držáky prvků, které byly nízké a dnes již vím, že i nevhodně navržené.

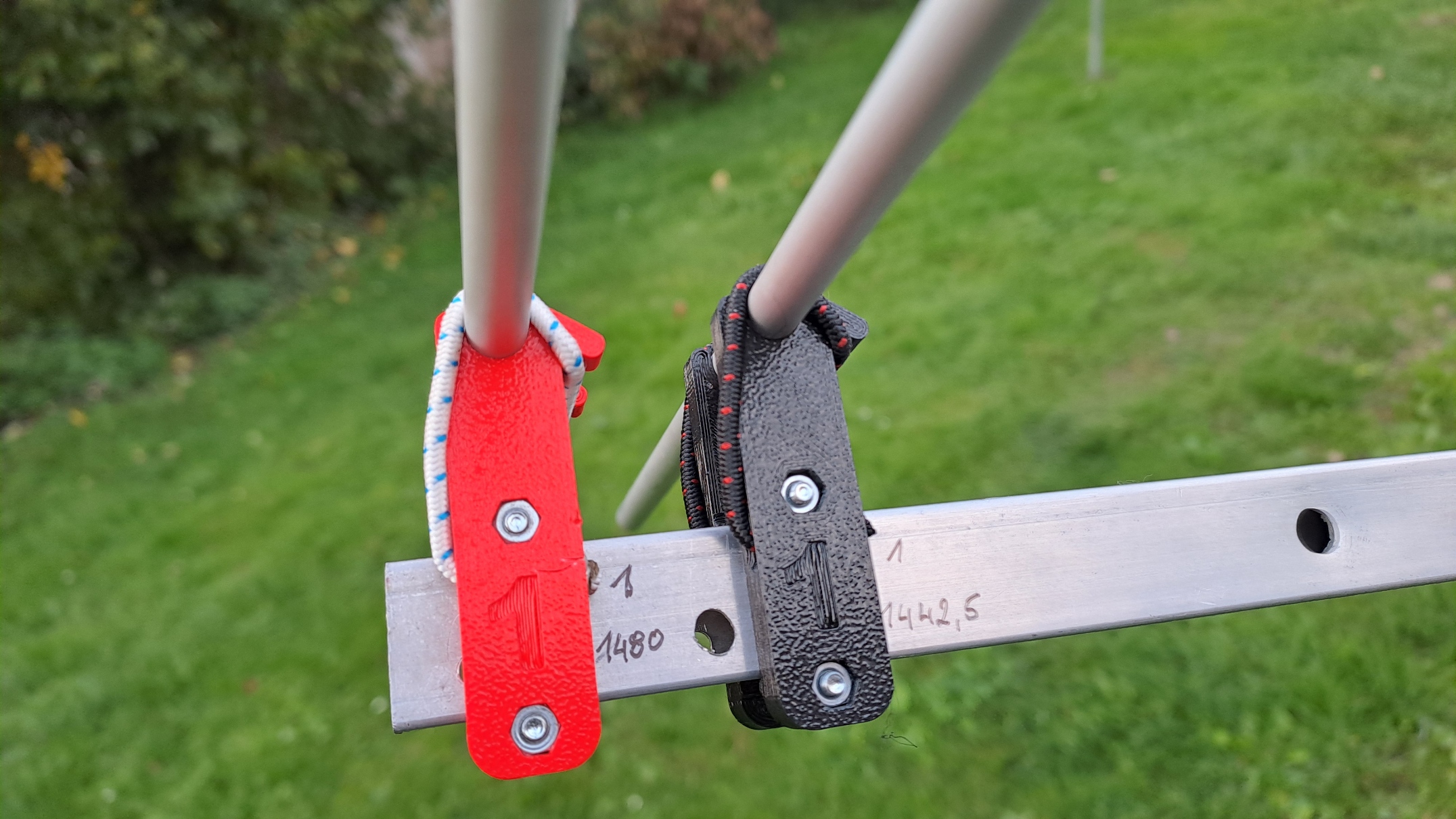

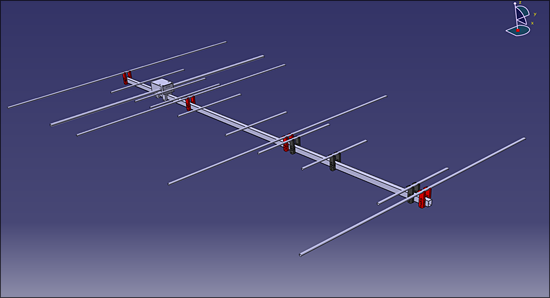

Nakreslil jsem si 3D model nové antény a použil konstrukci držáků z osvědčené stavby dva roky staré antény na 2m pásmo, která se mi velice osvědčila. Hliníkové prvky z trubiček Ø 8mm jsem použil původní. Po proměření měly správnou délku. Ráhno je ze starého sušáku na prádlo s obdélníkovým průřezem 15x20mm a tloušťkou stěny 0,8mm. To dává velice lehkou a pevnou konstrukci. I když to zní děsně, to ráhno je fakt super :) Celé to váží i s 3metry dlouhým kabelem a konektorem 1050g. Všechny nové díly jsem vytiskl na 3D tiskárně z materiálu PET-G, který funguje v zimě - v létě, v mrazu i horku a stále je výborně pevný a má dobré vlastnosti. Přichycení prkvů k ráhnu je pomocí držáků do kterých je připevněný gumicuk. Toto řešení je rychlé, lehké, snadné na tisk a při pádu anténny se nic nerozláme - vlastní zkušenost. Stačí jen nasadit a přichytit.
Krabičku na zářič jsem udělal rovnou s prostorem na přizpůsobení, které je vypočítané na délku 37mm z kabelu RG58, které je natočené na trubce s pěti závity. Všechno do sebe pěkně zapadá a všechno je na svém místě. Konstrukce byla zvolená tak, že by mělo vše zustat uvnitř v suchu i za silného deště. Můžu s klidem říct, že anténa je postavená na milimetr přesně a ke konzultaci byl přizvaný i GPT

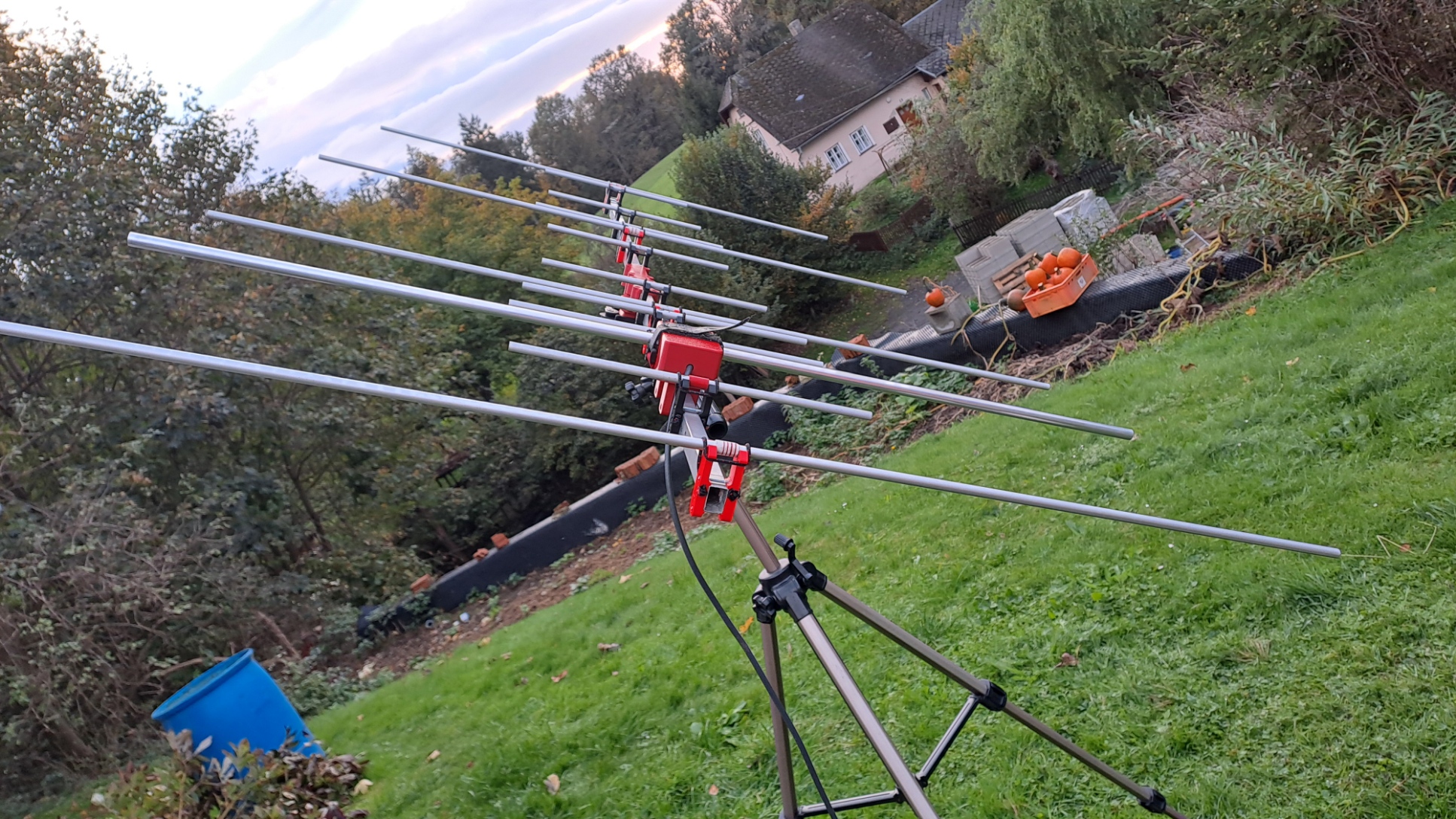

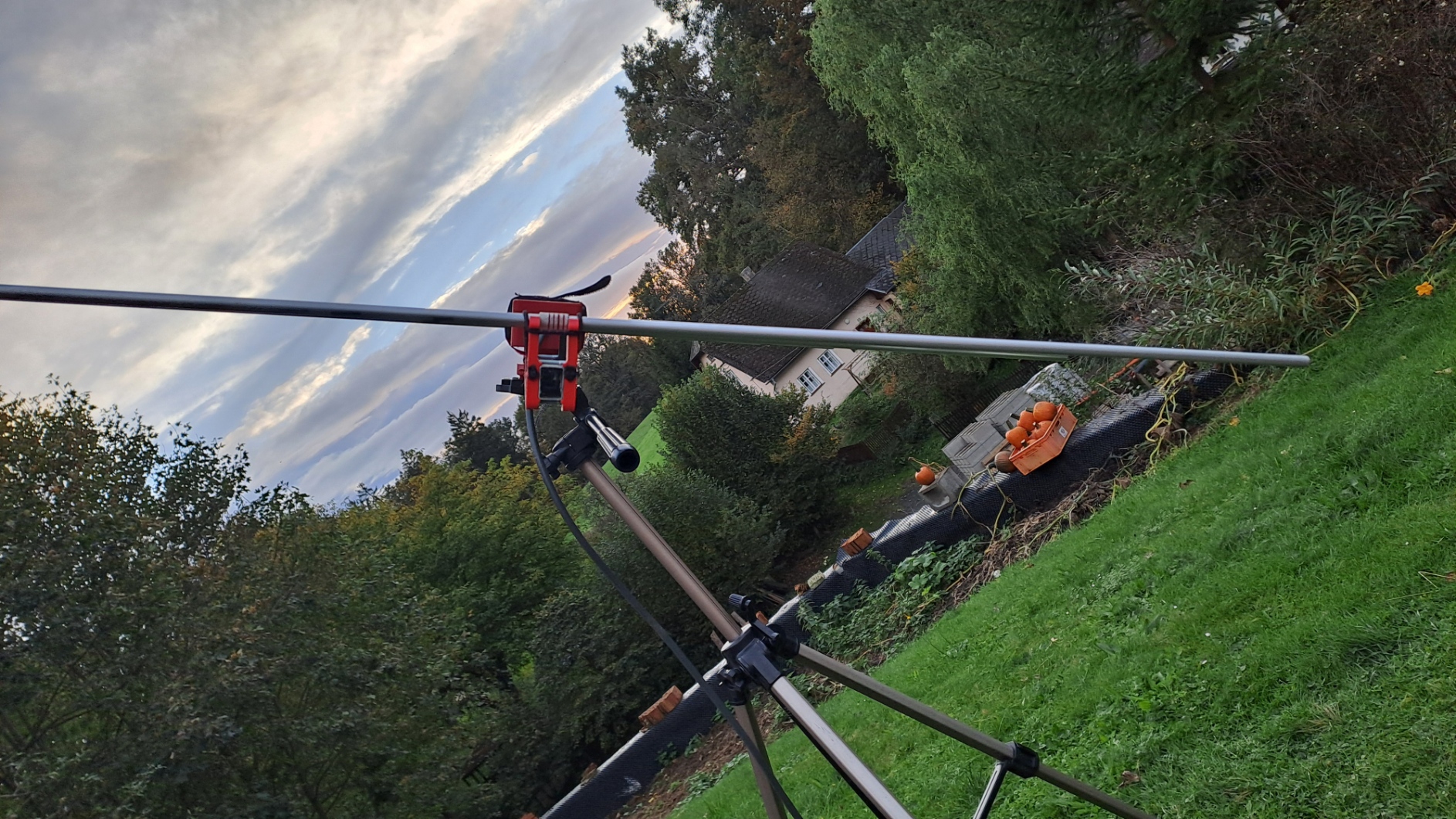

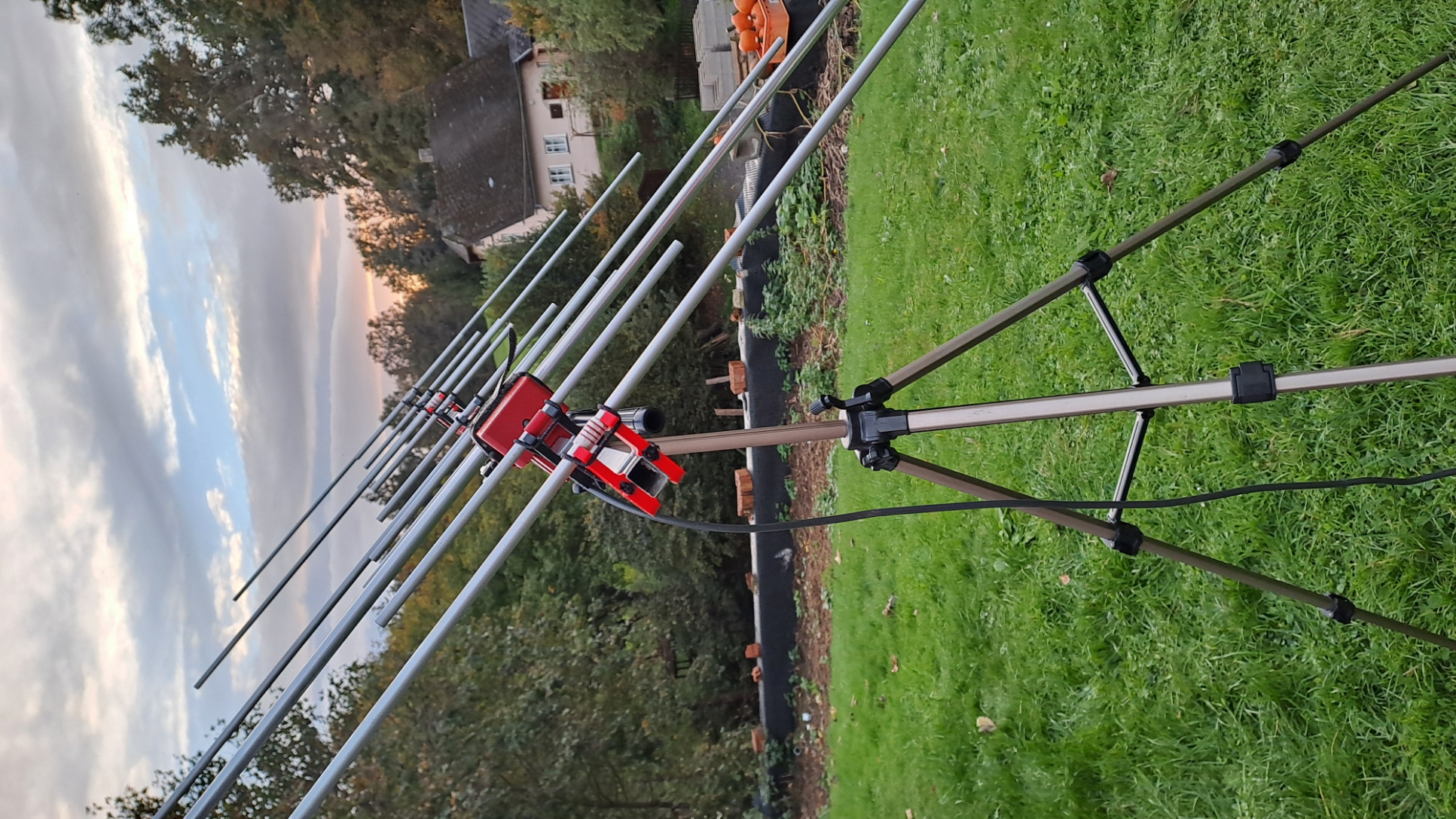

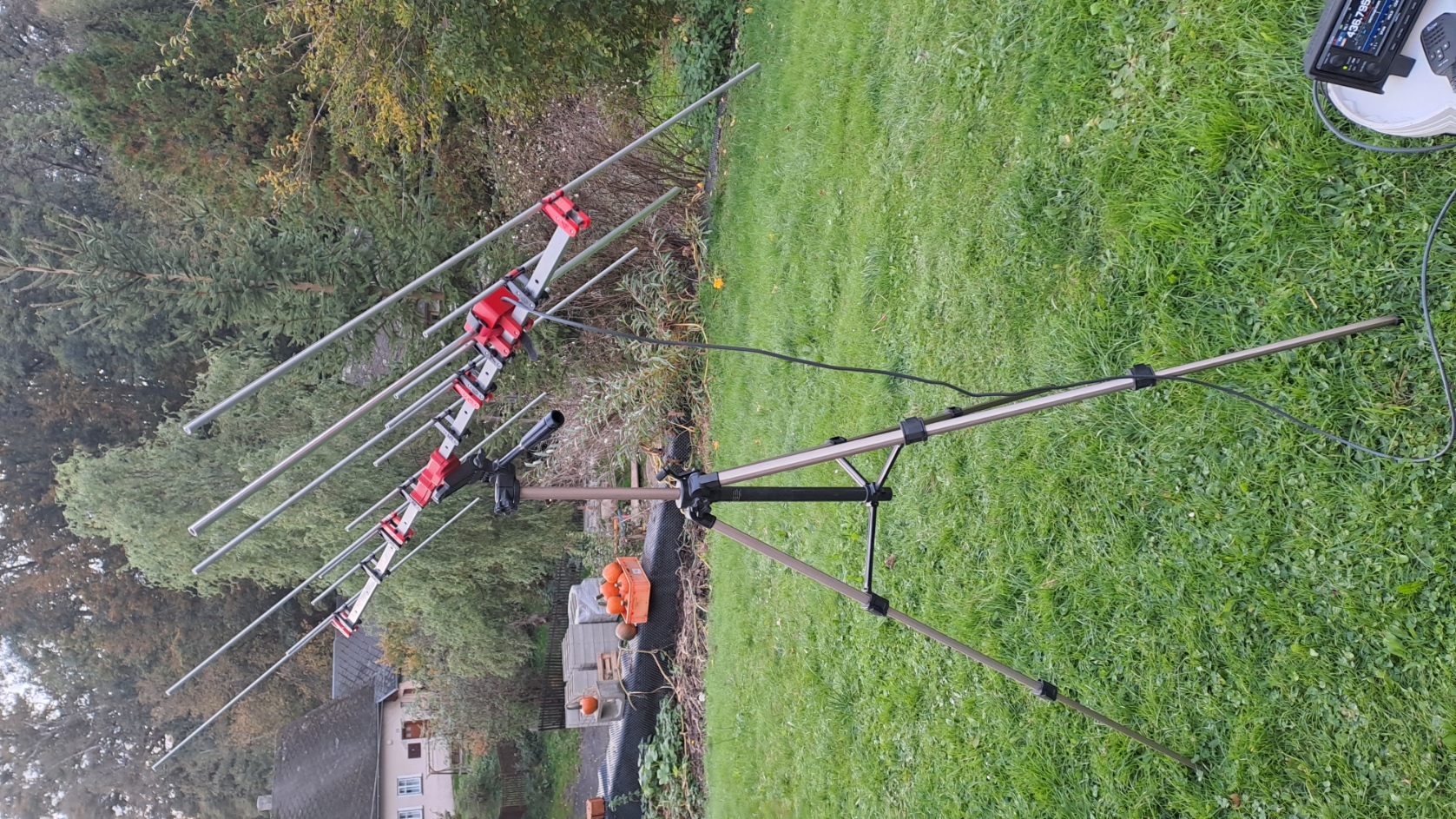

Byl jsem hodně zvědavý a anténu jsem vzhledem k nastávajícímu večeru narychlo připojil k rádiu IC-705 s tím, že jí změřím vnitřním SWR metrem v radiu. Toto měření je pouze orientační, ale nějaký výstup z toho je.
Tentokrát se práce opravdu konečně zdařila.
Na 2m je v celém pásmu SWR 1 a na 70cm je 1,3. Příště proběhne testování s připojeným VNC.

Odkaz na parametry a rozměry antény najdete na stránkách DK7ZB ze kterých jsem čerpal veškEré informace.
Pokud by měl někdo zájem o 3D data, popř. upravit rozměry pro vlastní návrh tak mi napište a určitě se domluvíme.
