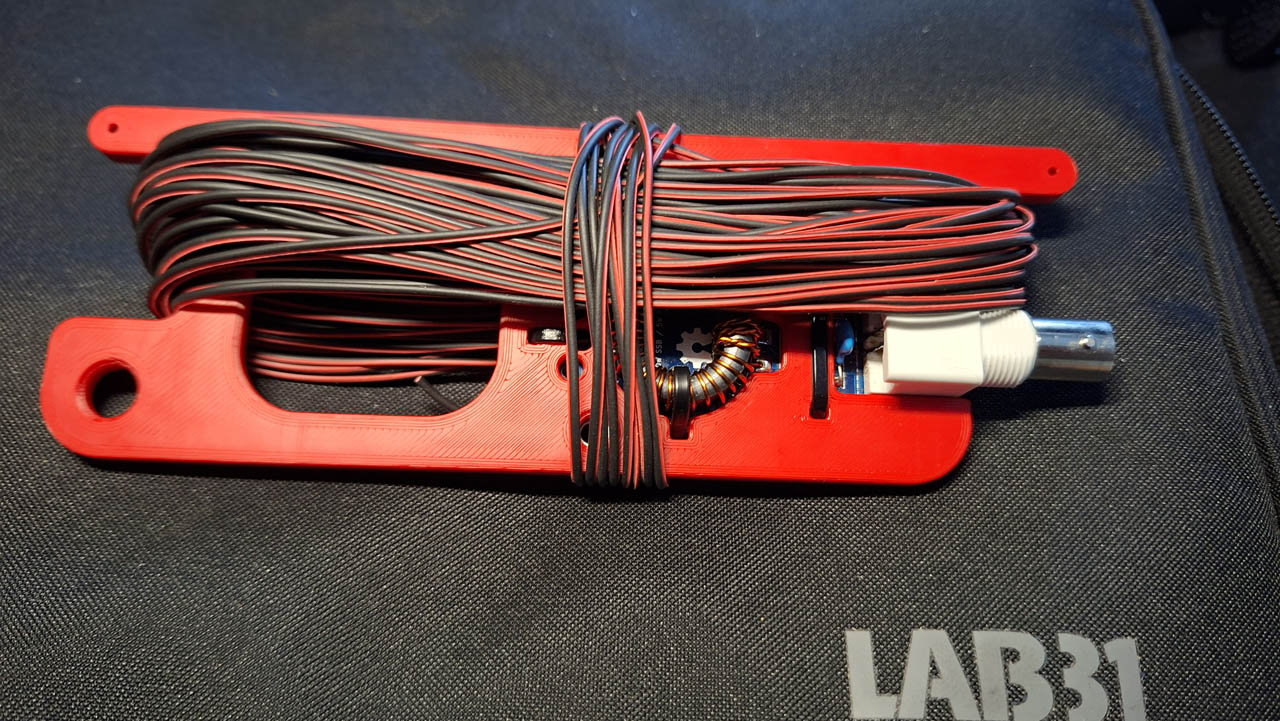

Navíječ s integrovaným balunem: Kompaktní řešení pro QRP EFHW
Nápad na navíječ s integrovaným balunem jsem v hlavě nosil delší dobu. Cílem bylo vytvořit ideální doplněk pro radioamatéry, kteří hledají maximálně kompaktní a efektivní řešení pro své výpravy do terénu s anténou typu EFHW (End-Fed Half-Wave).
Tento model je konstruován přímo pro oblíbený balun 49:1 podle návrhu DG1JAN. K modelování mě nakoplo, když jsem jeden kousek dostal od Míly (OK1TED).
Během vývoje vznikly dvě varianty – menší a větší. Ačkoliv byla snaha o co nejmenší rozměry, praxe v terénu ukázala, že větší verze nabízí mnohem lepší manipulaci při rozvinování a balení antény. Právě tuto osvědčenou variantu vám zde dávám k dispozici ke stažení.
Aby navíječ vydržel náročné venkovní podmínky, zvolil jsem odolnější materiály a osvědčený vodič. Doporučuji ASA (nebo PETG). ASA je ideální díky své vysoké odolnosti vůči UV záření a teplotní stabilitě na přímém slunci. V mém případě jsem použil vodič získaný rozdělením klasické lehké dvoulinky 0,25 mm².
3D model je volně ke stažení na printables.com
